Kif tiċċekkja għal tnixxija ta 'arja f'circuit breaker vakwu?

Il-qalba tal-iċċekkjar għat-tnixxija tal-arja (degradazzjoni tal-vakwu) f'circuit breaker tal-vakwu hija proċess ta 'erba'-passi: "Spezzjoni viżwali inizjali → Test tal-vultaġġ ta 'reżistenza elettrika → Test tal-istrument tal-grad tal-vakwu → Verifika awżiljarja." Ipprijoritizza spezzjoni viżwali sigura u rapida u test tal-vultaġġ tal-frekwenza tal-qawwa, imbagħad uża strumenti professjonali għal konferma kwantitattiva.

1. Isma 'l-Ħoss

Normali: Ħoss iqarmeċ metalliku biss meta jinfetaħ u jagħlaq.

Tnixxija ta' l-Arja: Ħoss tal-fluss ta' l-arja li jsaffar, ħoss ta' skariku maħnut, ħoss ta' sfafar ta' frekwenza għolja-, speċjalment notevoli meta jinfetaħ.

2. Osserva l-Ark u d-Dehra (Ħġieġ-Extinguisher bl-Ark bil-qoxra)

Meta tkisser, l-ark jidher abjad, tawwali, u jgħajjat ​​(normali huwa blu ċar/vjola, qasir u kkonċentrat).

Il-ħajt tal-ħġieġ ta 'ġewwa jidher abjad, fogged, ikkondensat, il-kisi tal-metall skulurat / imqaxxar, u l-getter (wiċċ tal-mera) jidher abjad / jisparixxi (normali huwa wiċċ mera jgħajjat).

3. Termometrija Infra-aħmar (Awżiljarju): Is-sħana żejda lokalizzata fin-nofs tal-kamra tat-tifi tal-ark-(żieda fit-temperatura > 40K) tista 'tkun ikkawżata minn skariku intern.

Skonnettja l-iswiċċijiet ta' iżolament upstream u downstream tas-circuit breaker u vverifika li m'hemm l-ebda vultaġġ fuq it-tliet fażijiet kollha.

Agħlaq is-swiċċ tal-ert, tiżgura ert affidabbli, u rilaxx ir-rebbiegħa tal-ħażna tal-enerġija.

Hang sinjal "Ma Tagħlaqx" u tiżgura protezzjoni ta 'insulazzjoni xierqa (ingwanti u żraben iżolanti).

1. Spezzjoni viżwali tas-siġillar (l-aktar bażika):

Qoxra tal-Ark taċ-Ċeramika/Ħġieġ-Kamra tat-Tifi: L-ebda xquq, ħsara, jew marki ta' ħruġ.

Issiġillar Welds, Minfaħ, u Flanġijiet: L-ebda tbajja taż-żejt, akkumulazzjoni ta 'trab, xquq, jew deformazzjoni (tnixxijiet ta' arja se jattiraw trab).

Vira ta 'Kuntatt li Tiċċaqlaq: Għandha awtomatikament terġa' lura wara li tkun miġbuda manwalment (jekk il-pressjoni atmosferika esterna hija normali, dgħajjef/l-ebda springback ma jseħħ jekk il-vakwu jfalli).

2. Test tal-Vultaġġ tal-Frekwenza tal-Enerġija (L-aktar użat komunement, użat biex jiddetermina tnixxija severa tal-gass)

Wiring: Bil-circuit breaker miftuħ, applika vultaġġ ta 'frekwenza ta' qawwa għolja (eż, 42kV/1min għal circuit breaker ta '10kV) bejn il-kuntatti.

Kriterji:

Għaddi: L-ebda tqassim, l-ebda flashover, kurrent stabbli.

Tnixxija: Tkissir istantanju, flashover kontinwu, u żieda fil-kurrent jindikaw li l-livell tal-vakwu huwa taħt 10⁻³Pa, li jeħtieġ sostituzzjoni.

Attenzjoni: Wara t-test, naqqas bil-mod il-vultaġġ għal żero biex tiżgura skariku komplut u tevita vultaġġ residwu li jikkawża korriment.

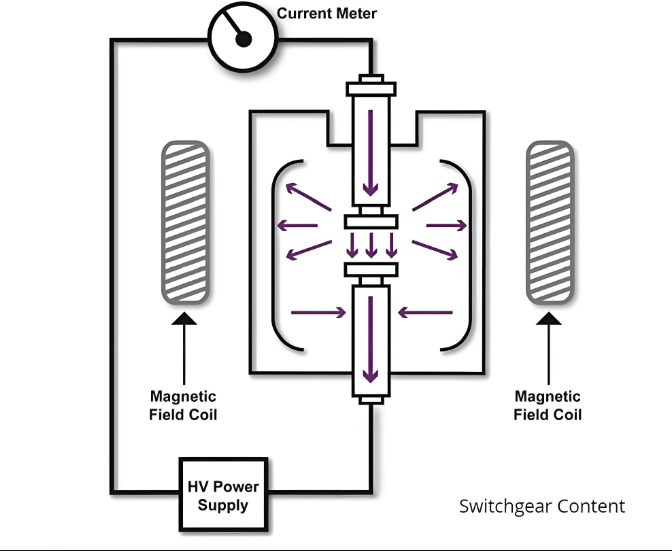

3. Tester tal-Grad tal-Vakwu (Metodu ta' Skarigu Ikkontrollat ​​Manjetiku, Sejbien Kwantitattiv)

Prinċipju: Il-kamp manjetiku + il-kamp elettriku jħeġġeġ il-gass residwu biex jonizza; il-livell tal-vakwu huwa kkalkulat billi jitkejjel il-kurrent tal-joni.

Standard: Normali Akbar minn jew ugwali għal 1×10⁻⁴Pa; ×10⁻³Pa teħtieġ sostituzzjoni.

Vantaġġi: Ma jagħmilx ħsara lill-kamra tat-tifi tal-ark-, kejl kwantitattiv preċiż, jista 'jiġi ttestjat kemm live kif ukoll offline, li jagħmilha l-għażla preferuta għal ttestjar preċiż fuq-post.

4. Metodu tat-Test tal-Ispark (Għal Qxur tal-Ħġieġ, Analiżi Kwalitattiva Sempliċi)

Mexxi spark tester ta'-frekwenza għolja tul il-wiċċ tal-ħġieġ:

Normali: L-ebda spark / tikka blu ħafifa.

Tnixxija: Spark qawwi, jivvjaġġa tul il-ħajt ta 'ġewwa; iktar ma jkun baxx il-vakwu, iktar tkun b'saħħitha l-ispark.

5. Reżistenza għall-Kuntatt / Reżistenza għall-Insulazzjoni (Referenza Supplimentari)

Reżistenza għall-Kuntatt: Żieda b'mod anormali (qabbel mal-valuri storiċi), possibilment minħabba deterjorazzjoni tal-vakwu jew ossidazzjoni tal-kuntatt.

Reżistenza ta 'Insulazzjoni: Ċirkwit prinċipali għall-art taħt 1000MΩ (megohmmeter 2500V); hija meħtieġa aktar konferma bl-ittestjar tal-vultaġġ ta 'reżistenza.

Jiddependu biss fuq id-dehra: Il-kmamar tat-tifi tal-ark-tal-qoxra taċ-ċeramika ma jistgħux jiġu ġġudikati mid-dehra biss; vultaġġ jiflaħ jew l-ittestjar ta ' l-istrument huwa meħtieġ.

Riskju ta 'Test tal-Vultaġġ ta' Fiż: Deterjorament sever tal-vakwu jista 'jikkawża tkissir u ħsara lill-kuntatti; huwa rakkomandat li twettaq l-ittestjar tal-istrumenti l-ewwel, imbagħad tiflaħ l-ittestjar tal-vultaġġ.

Storbju/ark anormali waqt it-tħaddim → Tifi u spezzjoni viżwali → Test tal-vultaġġ tal-frekwenza tal-qawwa tal-enerġija → Konferma tat-test tal-grad tal-vakwu.

Grad tal-vakwu ** Akbar minn jew ugwali għal 1×10⁻⁴Pa**: Spezzjoni mill-ġdid normali, perjodika.

1×10⁻⁴Pa ~ 1×10⁻³Pa: Twissija, tqassar iċ-ċiklu tal-ittestjar.

＜1×10⁻³Pa: Ħsara tat-tnixxija, ibdel il-kamra tat-tifi tal-ark-immedjatament.

ZW7-40.5 circuit breaker tal-vakwu ta 'barrahuwa tagħmir ta' barra -AC 50Hz bi tliet fażijiet b'vultaġġ stmat ta' 40.5kV. Dan il-prodott jista 'jintuża biex jagħmel u jkisser il-kurrent tat-tagħbija, il-kurrent ta' tagħbija żejda, u l-kurrent ta' ċirkwit qasir-. Il-prodott għandu struttura razzjonali u manutenzjoni faċli, bl-għażla li tgħammar it-trasformaturi tal-kurrent, li tippermetti konfigurazzjonijiet u stralċ multipli biex jissodisfaw diversi ħtiġijiet ta 'metraġġ, kejl u protezzjoni.

Parametri tekniċi:

1. Vultaġġ Rated: 40.5kV
2. Mekkaniżmu Operattiv: Mekkaniżmu operattiv modulari.
3. Metodu ta 'installazzjoni: Installazzjoni fissa b'appoġġ fuq barra.
4. Konformità tal-Prodott mal-Istandards: GB/T1984-2014, GB/T11022-2011.
5. Vantaġġi tal-Prodott: Prestazzjoni E2-C2-M2, manutenzjoni konvenjenti, disinn ta 'barra standardizzat, firxa wiesgħa ta' applikazzjonijiet.
