ProdottIntroduzzjoni

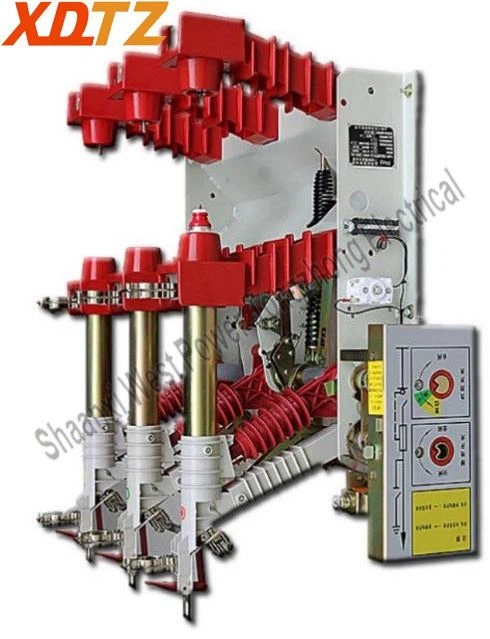

FK(R)N12-24 swiċċ tal-waqfien tat-tagħbija u apparat kombinat huwa switchgear ta' vultaġġ għoli-tri-fażijiet b'qawwa nominali ta' 24KV u frekwenza ratata ta '50Hz, li huwa adattat għal uffiċċji ta' distribuzzjoni tal-enerġija ta 'intrapriżi industrijali u tal-minjieri u substazzjonijiet u okkażjonijiet oħra, u huwa użat kif ukoll għal kurrent ta' qsim {{loop} tal-għeluq u closing{6} kurrenti, kurrenti ta' ċċarġjar ta' transformers u kejbils bla-tagħbija, u kurrent ta' short-circuit bħala mezz ta' protezzjoni u kontroll ta' tagħmir elettriku. Swiċċijiet tat-tagħbija mgħammra bi swiċċijiet ta 'l-ert jistgħu jifilħu kurrenti ta' short-circuit. Mgħammar b'mekkaniżmu ta 'tħaddim manwali u bil-mutur, huwa konvenjenti li jiġu realizzati t-tliet rekwiżiti ta' kontroll mill-bogħod tal-inġinerija tas-sistema tal-enerġija.

Speċifikazzjonijiet tal-Prodott

SpeċifikazzjoniSheet

Nru.	Isem	Unità	Data
1	Vultaġġ Rated	kV	24
2	Frekwenza Rated	Hz	50/60
3	RatedCkurrenti	A	Inqas minn jew ugwali għal 630 (fjus Inqas minn jew ugwali għal 125A)
4	RatedPower FfrekwenzaWithstandVoltage	kV	79(Madwar il-lakuni tal-kuntatt) / 65(Għall-Art)
5	RatedLightningImpulseWithstandVoltage	kV	125/145
6	RatedShort-CircuitBreakingCkurrenti	kA	31.5
7	Rated Short-ħin jiflaħCkurrenti (Peak)	kA	20
8	RatedWithstandCkurrenti (Peak)	kA	50
9	RatedDurazzjoni taShort-Circuit	s	2
11	MekkaniċiEreżistenza	Times	20000
12	Kurrent nominali tal-iswiċċjar	A	1050

MekkaniċiChkaratteristiċi

Nru.	Isem	Unità	Data
1	L-Ivvjaġġar	mm	290±5
2	KuntattOvertravel	mm	42±3
3	Distanza ta' Bejn Fażijiet	mm	300±3
4	Reżistenza taċ-ċirkwit prinċipali	μΩ	Inqas minn jew ugwali għal 300
5	Għeluq l-ebda-simultanjetà ta' kuntatti bi 3 fażijiet	ms	Inqas minn jew ugwali għal 10
6	Ftuħ l-ebda-simultaneità ta' kuntatti 3-phase	ms	Inqas minn jew ugwali għal 5
7	Torque operattiv massimu għal tħaddim manwali	N.m	Inqas minn jew ugwali għal 190
8	KuntattBuqijaDurazzjoni atCtitlefOperazzjoni	ms	Inqas minn jew ugwali għal2
9	Distanza tal-Ksur tal-Iżolament	mm	Iktar minn jew ugwali għal 215

Vantaġġi tal-Prodott

Is-swiċċ tal-waqfien tat-tagħbija FK(R)N12-24 u l-apparat kombinat għandu ħafna vantaġġi:

Il-prodott jadotta tifi tal-ark tat-tip ta 'arja kkompressata, b'prestazzjoni stabbli u affidabbli.

L-integrazzjoni tal-korp tal-iswiċċ u l-mekkaniżmu ta 'attwazzjoni f'wieħed, tintegra l-iswiċċ li jiżola, is-swiċċ tat-tagħbija u l-iswiċċ tal-ert f'wieħed, bi struttura kompatta u volum żgħir.

Parametri tal-kurrent ta' waqfa ta' iżolament b'azzjoni diretta-, dinamika għolja u ta' stabbiltà termali; rabta unika skont il-proċeduri operattivi speċifikati, tlestija waħda-darba tal-operazzjoni.

Swiċċ tat-tagħbija taħt pressjoni, swiċċ ta 'l-ert, bieb ħajjin, bieb ta' switchgear, strettament skond il-"ħames sigurtà" interlocking mekkaniku biex jipprevjenu tħaddim ħażin, sigur u affidabbli.

Applikazzjonijiet tal-Prodott

vaccum circuit breaker application

Uffiċċji u substazzjonijiet tad-distribuzzjoni tal-enerġija tal-intrapriżi industrijali u tal-minjieri;

terminali tal-utent ta' substation tat-tip kaxxa-;

Sistemi ta' distribuzzjoni tal-enerġija tal-komunità urbana; Sistema 12KV fiż-żona tat-tip plateau.

Tpinġija tal-Kontorn tal-Prodott

0010

Tpinġija 1: Quddiemdrittmuntatura tal-ġenb

Dijagramma tal-Wiring Sekondarja
