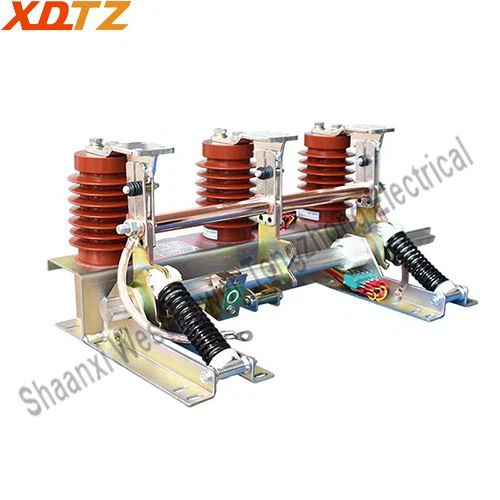

JN15-12 swiċċ ta 'l-ert ta' ġewwa huwa prodott avvanzat żviluppat ibbażat fuq l-aħħar teknoloġiji fl-iswiċċijiet ta 'l-ert kemm domestikament kif ukoll internazzjonalment. Wara ttestjar komprensiv, il-prestazzjoni tagħha tikkonforma mal-istandards ta 'GB/T1985 ("Skonnetturi ta' Vultaġġ Għoli AC u Swiċċijiet tal-Earthing") u IEC 129, li jagħmilha adattata għal sistemi ta 'enerġija AC ta' 12kV u inqas. Jista 'jintuża ma' diversi switchgear standard ta 'vultaġġ għoli għall-protezzjoni tal-ert.

Speċifikazzjonijiet tal-Prodott

Nru.	Isem	Unità	Data
1	Vultaġġ Rated	kV	12
2	Frekwenza Rated	Hz	50/60
3	Kurrent Rated għal Żmien Qasir	kA	31.5/40
4	RatedWithstandCkurrenti (Peak)	kA	80
5	RatedDurazzjoni taSort-Circuit	s	4
6	Vultaġġ li jiflaħ il-Frekwenza tal-Enerġija Rated	kV	42
7	RatedLightningImpulseWithstandVoltage	kV	75
8	MekkaniċiEreżistenza	Times	5000
9	Gap ta' Kuntatt ta' wara l-Ftuħ	mm	Iktar minn jew ugwali għal 125

Vantaġġi tal-Prodott

JN15-12 is-swiċċ tal-ert fuq ġewwa għandu ħafna vantaġġi:

Daqs kompatt, kompatibbli ma 'diversi spazjar tal-fażi.

Struttura sempliċi u kompatta, piż ħafif.

Operazzjoni flessibbli, installazzjoni faċli.

Stabbiltà termali eċċellenti, kapaċi tħaddim stabbli għal 4 sekondi.

Il-veloċitajiet tal-għeluq u tal-ftuħ huma indipendenti mit-tħaddim manwali.

Il-konfigurazzjoni standard hija tħaddim manwali; għażla ta 'operazzjoni elettrika hija wkoll disponibbli.

Applikazzjonijiet tal-Prodott

JN15-12 swiċċ tal-ert fuq ġewwa jintuża fil-kabinetti tal-ert tat-tagħmir tal-enerġija biex jipproteġi l-persunal tal-manutenzjoni waqt it-tiswijiet.

Tpinġija tal-Kontorn tal-Prodott

JN15-12 Indoor Grounding Switch manufacturer

Rimarki:

1. Jekk id-distanza bejn il-fażijiet hija 150mm, huwa meħtieġ li tiżdied il-partizzjoni iżolata bejn il-fażijiet;

2. The width of fixed contact is 40mm when the distance between phases is ≤180mm; the width of fixed contact is 60mm when the distance between phases is >180mm;

3. Is-swiċċ ta 'l-ert jipprovdi xaftijiet tal-ħruġ f'żewġ direzzjonijiet; ix-xaft prinċipali jestendi lejn ix-xellug għat-tħaddim tax-xellug, u jestendi lejn il-lemin għat-tħaddim tal-lemin.

Dijagramma tal-Wiring Sekondarja

1. F'kundizzjonijiet normali, is-swiċċ ta 'l-ert jipprovdi żewġ settijiet ta' kuntatti kemm għall-pożizzjonijiet magħluqa kif ukoll għal dawk miftuħa;

2. Is-swiċċ tal-ert tal-elettriku huwa soġġett għar-rekwiżiti speċifiċi tal-proġett.
