Interrutur tal-vakwu ta '24kV għal circuit breaker tal-vakwu huwa komponent kritiku ta' swiċċijiet tal-qawwa ta 'vultaġġ għoli f'sistemi ta' 24kV. Il-funzjoni primarja tagħha hija li tutilizza l-proprjetajiet iżolanti eċċellenti tal-vakwu fit-tubu biex titfi malajr l-ark u irażżan il-kurrent ladarba ċ-ċirkwit ta 'vultaġġ medju għal għoli jiġi interrott. Dan il-proċess jgħin biex jipprevjeni inċidenti u inċidenti mhux mistennija. L-interrutur tal-vakwu jintuża prinċipalment fis-sistemi ta 'kontroll ta' trasmissjoni u distribuzzjoni tal-enerġija.

Speċifikazzjonijiet tal-Prodott

Folja ta' Speċifikazzjoni

Nru.

Isem

Unità

Dejta

Parametri tal-Vultaġġ

1	Frekwenza Rated (fr)	Hz	50/60
2	Vultaġġ Rated (Ur)	Kv	24
3	Vultaġġ ta' reżistenza għall-Frekwenza tal-Enerġija Rated għal żmien Qasir (1 min) (Ud)	Kv	65
4	Vultaġġ nominali ta' reżistenza għall-impulsi tas-sajjetti (l-ogħla livell) ('l fuq)	kV	125

Parametri Kurrenti

1	Kurrent Rated (Ir)	A	630/1250/1600/2000/2500
2	Kurrent Rated ta' Breaking Short-Circuit (Isc)	Ka	25/31.5
3	Ċikli Operattivi f'Kurrent Rated Short-Circuit Breaking	Ċikli	30
4	Kurrent Ikklassifikat għal Żmien Qasir (Ik)	Ka	25/31.5
5	Tul Rated ta' Short-Circuit (tk)	s	4
6	Kurrent ta' Resistenza Rated (L-ogħla) (Ip)	Ka	63/80
7	Kurrent Rated Short-Circuit Making (IMC)	Ka	63/80
8	Komponent DC ta 'kurrent ta' Breaking Short-Circuit Rated	%	40
9	Sekwenza Operattiva Standard	mm	O-0.3s-CO-180}s-CO O-180s-CO-180s-CO (Akbar minn jew ugwali għal 40kA)

Parametri Mekkaniċi

1	Massa ta' Partijiet li Jiċċaqilqu	Kg	1.1~2.5
2	Forza ta' Kuntatt li Tingħalqu waħedha	N	100±40~230±100
3	Pressjoni ta' Kuntatt Rated	N	2500±200~3200±100

Rekwiżiti għall-Karatteristiċi Mekkaniċi tal-Iswiċċ

1	Clearance bejn Kuntatt Imċaqlaq u Fiss	mm	15±1
2	Veloċità Medja tal-Ftuħ (minn 75% tad-distakk tal-kuntatt għall-pożizzjoni magħluqa tal-kuntatt)	m/s	1.5±0.2
3	Veloċità Medja tal-Għeluq (minn 30% tad-distakk tal-kuntatt għal pożizzjoni magħluqa tal-kuntatt)	m/s	0.8±0.2
4	Kuntatt Ħin tal-Għeluq Bounce	ms	Inqas minn jew ugwali għal 2
5	Ebda Simultanjetà ta' Għeluq u Ftuħ ta' Kuntatt	Ms	Inqas minn jew ugwali għal 2
6	Kuntatt Ftuħ Rebound Amplitudità	mm	Inqas minn jew ugwali għal 2

It-tul tal-ħajja

1	Perjodu ta' Ħażna	Snin	20
2	Resistenza Mekkanika	Darbiet	10000
3	Ħxuna Permissibbli tal-Kuntatt tal-Ilbes	Mm	3

Vantaġġi tal-Prodott

Kapaċità qawwija tat-tifi tal-ark

F'ambjent vakwu, l-ark jintefa faċilment, li jippermetti interruzzjoni ta 'ċirkwit veloċi u effettiva b'kapaċità ta' tkissir għolja.

Livell Għoli ta 'Insulazzjoni

Il-vakwu joffri proprjetajiet iżolanti eċċellenti, kapaċi jifilħu vultaġġi għoljin, u jiżguraw it-tħaddim sikur taċ-ċirkwit.

Ħajja twila

L-istruttura interna hija sempliċi, ħielsa minn problemi ta 'ossidazzjoni li jistgħu jaffettwaw il-kuntatti, li jirriżultaw f'ħajja twila mekkanika u elettrika.

Kompatt u Ħfief

Jappoġġja d-disinn ta 'tagħmir iżgħar u aktar kompatt.

Manutenzjoni faċli

Bażikament l-ebda manutenzjoni speċjali mhi meħtieġa, u l-affidabilità tal-operazzjoni hija għolja.

Ebda Riskju ta' Splużjoni, Ħieles mit-Tniġġis

Waqt it-tħaddim, m'hemm l-ebda periklu ta 'splużjoni u l-ebda gassijiet jew sustanzi ta' ħsara ma huma emessi, li jagħmluha favur l-ambjent.

Ħoss Baxx

Jipproduċi ħoss minimu waqt it-tħaddim.

‌Applikazzjonijiet tal-Prodott

L-interrutur tal-vakwu ta '24kV għal circuit breaker tal-vakwu jintuża ħafna f'sistemi ta' distribuzzjoni ta '24kV f'diversi industriji bħal metallurġija, minjieri, pitrolju, inġinerija kimika, ferroviji, xandir, komunikazzjonijiet u tisħin industrijali ta' frekwenza għolja.

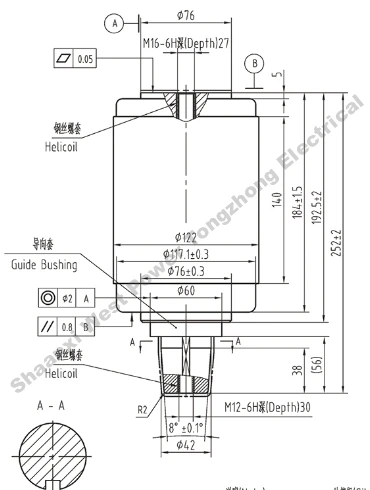

Tpinġija tal-Kontorn tal-Prodott

24kV Vacuum Interrupter for Vacuum Circuit Breaker manufacturer

630A-1600A

24kV Vacuum Interrupter for Vacuum Circuit Breaker factory

2000A-3150A(Użat għal arblu inkorporat)
